逐步退出組件
R073002000 力士樂直線軸承
品牌：博世力士樂
軸徑：20mm
系列：超級滾珠導套閉式
重量：0.009kg
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
| 軸 | 部件號 | 帶兩個密封圈 | 帶一個密封圈 | 定位螺栓 | 重量 |
| Φd(mm) | 不帶密封圈 | (KG) | |||
| 20 | R073002000 | R073022040 | R073012040 | R342700109 | 0.009 |
| 25 | R073002500 | R073022540 | R073012540 | R342700109 | 0.19 |
| 30 | R073003000 | R073023040 | R073013040 | R342700309 | 0.3 |
| 40 | R073004000 | R073024040 | R073014040 | R342700309 | 0.6 |
| 50 | R073005000 | R073025040 | R073015040 | R342700409 | 1.05 |
R073002000 力士樂直線軸承——逐步退出組件，請客戶盡可能不要使用在新設計中，這些產品只有部分是可供貨的，而且有比較長的交貨期，我們可為您免費提供可替代產品咨詢！

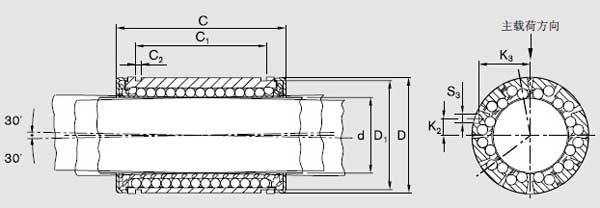

| 尺寸 | |||||||||
| Φd | D | C | C1 | C2 | D1 | S3 1) | k2 | k3 | E2) |
| h13 | H13 | ±0.1 | |||||||
| 20 | 32 | 45 | 31.2 | 1.6 | 30.5 | 3 | 1.3 | 14.7 | 9.5 |
| 25 | 40 | 58 | 43.7 | 1.85 | 38.5 | 3.5 | 2 | 18.5 | 12 |
| 30 | 47 | 68 | 51.7 | 1.85 | 44.5 | 3.5 | 7 | 21 | 12.8 |
| 40 | 62 | 80 | 60.3 | 2.15 | 59 | 3.5 | 9.5 | 27.5 | 16.8 |
| 50 | 75 | 100 | 77.3 | 2.65 | 72 | 4.5 | 10 | 33.5 | 22.1 |
| Φd | 軸向間隙 軸/孔 | 額定載荷3） （N） | |||||
| 滾珠列數 | 角度α(°) | h6/H7 | h6/K7 | h6/M7 | 動載C | 靜載C0 | |
| 20 | 10 | 60 | +43 | +25 | +18 | 3530 | 2530 |
| +11 | -7 | -14 | |||||
| 25 | 10 | 60 | +43 | +25 | +18 | 6190 | 4530 |
| +11 | -7 | -14 | |||||
| 30 | 12 | 60 | +43 | +25 | +18 | 6300 | 7180 |
| +11 | -7 | -14 | |||||
| 40 | 12 | 60 | +50 | +29 | +20 | 13500 | 7600 |
| +12 | -7 | -18 | |||||
| 50 | 12 | 60 | +50 | +29 | +20 | 22300 | 16800 |
| +12 | -7 | -18 | |||||
1）孔在尺寸 C 的中間位置
2）以軸直徑 d 為基準的*小尺寸
3）額定載荷適用于主載荷方向
額定動載荷是以 100 000 米行程為基準確定的。如果以 50 000 米行程為基準，則表中的 C 值乘以系數 1.26。
