集成模組CKK
R036040000 CKK15-110力士樂模塊
部件號，長度：R036040000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：滾珠絲杠傳動系統（K）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
集成模塊是由型號名稱和規格所確定。
型號是按照導向及傳動方式而歸類的，亦包括不帶驅動器的模塊。
集成模塊是一種精密型安裝準備就緒的線性系統，這種線性系統擁有緊湊的外形尺寸和很高的性能指標、任意的長度、的性價比和短交貨期。
R036040000 CKK15-110力士樂模塊優點
-兩個集成的無間隙滾珠導軌導向系統實現*佳的運行狀態、高額定載荷、高剛度
-在很大的長度上擁有很*的運行速度，很高的精度和運行平穩性
-通過驅動端的定心直徑和螺紋能夠方便地安裝電機
-開關位置可在全行程上調節，開關操作不用開關角鐵
-可從兩側面或通過滑臺進行集中補充潤滑 (脂潤滑) ，因而保養費用低廉
-通過滑臺上的螺紋和銷孔實現加裝件的精密調整和可靠固定
-集成模塊型號 CKK 和 CKR 擁有相同的外形尺寸、類似的附件和加裝件

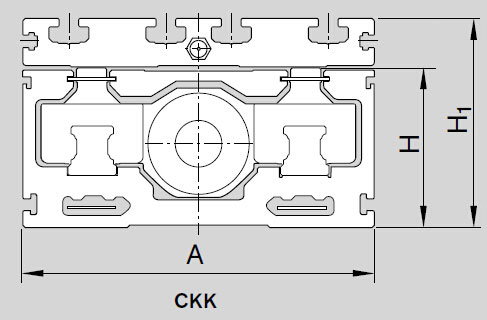

| 尺寸 A*H | 110*50 | |
| H1 | 66 | |
| 額定動載荷 C 固定軸承 | 13400 | |
| 額定動轉矩 Mt | 滑臺數量1=515 | 滑臺數量2= 835 |
| 額定動轉矩 ML | 滑臺數量1=80 | 滑臺數量2=1075 |
| 慣性矩 Iy | 37.74 |  |
| 慣性矩 Iz | 318.7 | |
| *大長度 Lmax | 1500 | |
| 移動重量 mb | 滑臺數量1=0.52 | 滑臺數量2=0.86 |
| 帶滾珠絲械傳動系統重量 | 滑臺數量1=0.0092*L+1.6 | 滑臺數量2=0.0092*L+2.0 |
| *大許用力 Fz1max | 滑臺數量1=12 000 | 滑臺數量2=19 490 |
| *大許用力 Fz2max | 滑臺數量1=6 000 | 滑臺數量2=9 740 |
| *大許用力 Fzymax | 滑臺數量1=3 480 | 滑臺數量2=5 650 |
| *大許用轉矩有Mtmax | 滑臺數量1=198 | 滑臺數量2=322 |
| *大許用轉矩有MLmax | 滑臺數量1=31 | 滑臺數量2=414 |
