力士樂導軌滑塊

R036460000 力士樂直線模組CKR25-200

部件號,長度:R036460000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:齒形帶傳動系統(R)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

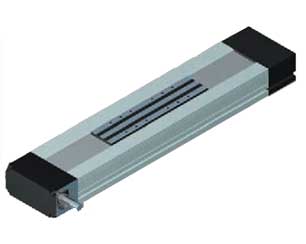

R036460000 力士樂直線模組CKR25-200結構說明:

1.齒形帶
2.驅動端頭
3.滑臺-款式“短滑臺”帶2個滑塊
    -款式“長滑臺”帶4個滑塊
4.主體
5.張緊側端頭
加裝件
6.磁效應傳感器
7.固定電纜槽
8.插座/插頭
9.電機
10.減速器LP
11.連接板

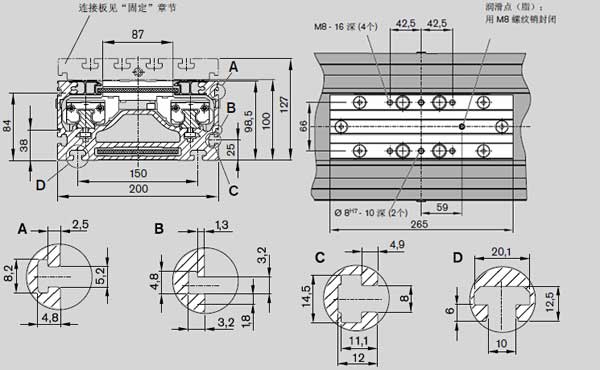

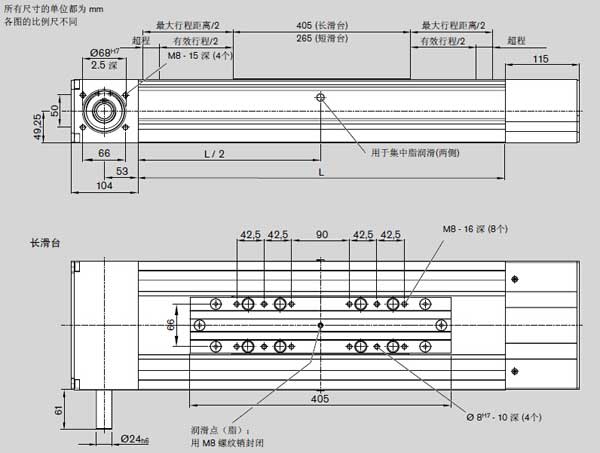

力士樂模組R036460000圖紙

R036460000力士樂模組圖紙

滑臺長度 265 405
齒形帶型號 AT 10 AT 10
導向的額定動載荷 C 55000 89340
額定動轉矩 Mt 3570 5800
額定動轉矩 ML 360 7810
慣性矩 Iy 465.6
慣性矩 Iz 3316.6
移動重量 mb 2.40 4.24
*大長度 Lmax 1000
單位長彈性系數 cspec 4000
*大許用力 Fz1max 42300 68710
*大許用力 Fz2max 21150 34350
*大許用力 Fzymax 12260 19920
*大許用轉矩有Mtmax 1370 2230
*大許用轉矩有MLmax 180 3000
