軸承組件
R159111020 力士樂軸承座組件SEB-F
規格：5/10/16
軸向角接觸球軸承：LGN-B-0624
軸端螺母：NMZ16*1
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
固定支承——帶軸向角接觸球軸承LGN-B-…
軸承座組件由下列零件組成:
––鋼制精密軸承座，兩側帶定位邊
––軸向角接觸球軸承 LGN
––軸端螺母 NMA 或 NMZ
––螺紋環 GWR
軸端螺母散件供貨。
| 規格 | d0*p | 5/10/16 |
| 軸承座組件 | 部件號 | R159111020 |
| 軸向角接觸球軸承額定載荷（軸向） | 額定動載C（N) | 6900 |
| 額定靜載C0（N) | 8500 | |
| 尺寸 | d | 6 |
| D | 24 | |
| B | 15 | |
| 軸向角接觸球軸承型號 | LGN-B-0624 | |
| 軸端螺母 | MA(Nm) | 2 |
| 型號 | NMZ6x0.5 | |
| 全套重量[kg] | 0.38 | |

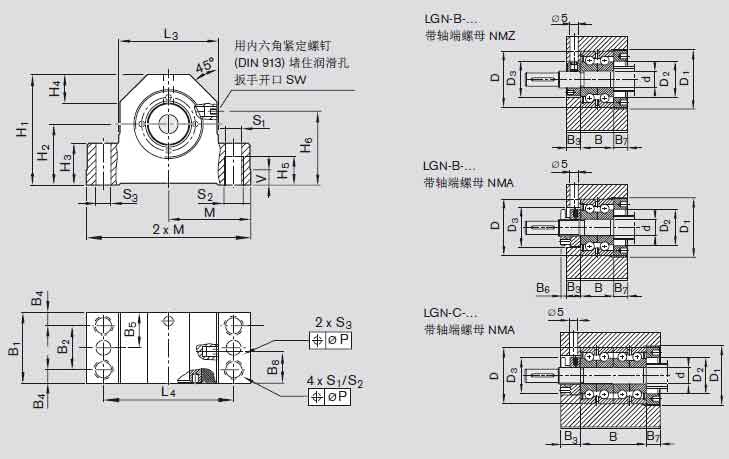

| 尺寸 | M js7 |
31 |
| L3 | 38 | |
| L4 | 50 | |
| H1 | 34 | |
| H2±0.02 | 18 | |
| H3 | 13 | |
| H4 | 8 | |
| H5 | 9 | |
| H6 | 22 | |
| B1 | 32 | |
| B2 | 16 | |
| B3 | 8.5 | |
| B4 | 8 | |
| B5 | 16 | |
| B6 | - | |
| B7 | 8.5 | |
| B8 | 16 | |
| V | 6 | |
| S1 H12 |
5.3 | |
| S2 | M6 | |
| S3 | 3.7 | |
| SW | 3 | |
| D1 | M26x1.5 | |
| D2 | 16.5 | |
| D3 | 18 | |
| P | 0.1 | |
