絲杠螺母
R151249032 力士樂絲杠螺母FED-E-B 40 x 40 R x 6 - 3 x 2
公稱直徑：40
導程：40R（R=右旋，L=左旋）
滾珠直徑：6
螺母內的螺旋圈數：3
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

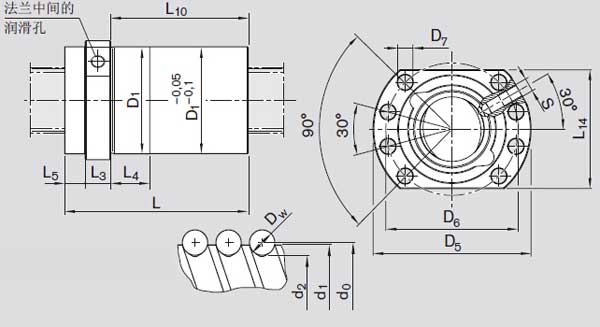

R151249032 力士樂絲杠螺母FED-E-B 40 x 40 R x 6 - 3 x 2是法蘭式雙頭單螺母（d0xPxDW-ixb：40x20Rx6-4x2），標準系列，安裝尺寸與DIN 69 051，P = 導程,(R = 右旋,L = 左旋 )
DW = 滾珠直徑
i = a x b
a = 每頭的承載螺旋圈數
b = 每根絲杠的承載頭數
|
d1 |
38 |
|
d2 |
33.8 |
|
D1 /g6 |
63 |
|
D5 |
93 |
|
D6 |
78 |
|
D7 |
9.0 |
|
L |
108 |
|
L3 |
15 |
|
L4 |
25 |
|
L5 |
13.0 |
|
L10 |
80.0 |
|
L14 |
70 |
|
重量(KG) |
1.85 |
|
額定動載C(KN) |
76.4 |
|
額定靜載C0(KN) |
171.1 |
|
*高靜載荷1) 2) (KN) |
87 |
|
速度Vmax(m/min) |
75 |
1) 滾動觸點的承載能力大于螺母本身的機械強度，所以將*高靜載荷也列出。
2) 您在選配端部支承時，請與我們銷售人員聯系！
