3842999726 博世力士樂彎道
名稱：博世力士樂彎道
部件號：3842999726
安裝位置：輸送段
產品系列：輸送系統TS2 Plus
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
3842999726博世力士樂彎道為180°?彎道，用于傳輸工件托盤，與 BS 2/K 皮帶輸送段在彎道進料及出料口配合使用，應避免工件托盤在彎道堆積。
設計：
– 彎道模塊，不帶驅動裝置
– 工件托盤負載*多達 20 kg
– 輸送介質：抗靜電圓形皮帶，可用于右或左彎道方向
供貨范圍：
彎道，配有安裝固件。
供貨形式：
部分組裝，包括內擋板
所需配件：
2x BS 2/K 型皮帶輸送段
可選配件：
SZ 2/… 腿架

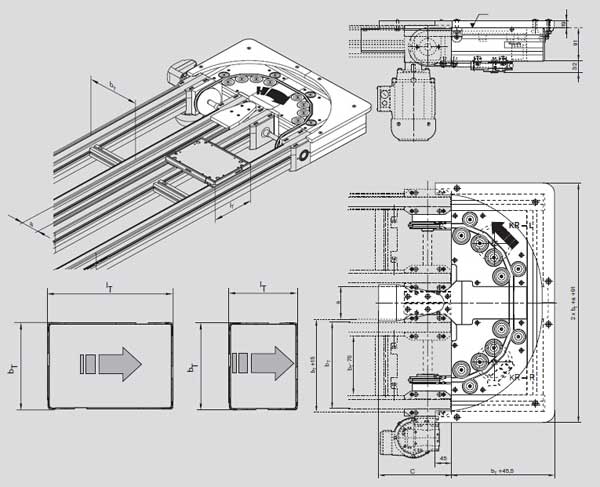

| bT1)[mm] | lT1)[mm] | C[mm] | a[mm] |
| 160 | 160 | 170 | 135 |
| 160 | 240 | 170 | 135 |
| 240 | 160 | 200 | 135 |
| 240 | 240 | 200 | 135 |
| 240 | 320 | 200 | 135 |
| 320 | 240 | 290 | 135 |
| 320 | 320 | 290 | 135 |
| 320 | 400 | 290 | 135 |
| 400 | 320 | 355 | 135 |
| 400 | 400 | 355 | 135 |
1) bT = 輸送方向的軌道寬度
2) lT = 輸送方向的長度
