托盤
0842090032 TS2工件托盤WT2
名稱：完整安裝好托盤
部件號：0842090032
規格：240*160
產品系列：輸送系統TS2
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
這種0842090032工件托盤牢固，是高剛性塑鋼組合結構，用于在輸送系統 TS 2plus中承載、輸送工件。不能用于堆積滾子鏈！
材料：
框架模塊，帶聚酰胺 (PA) 耐磨墊和鋼制承載板 (4.8 mm)
供貨范圍：
承載板、框架模塊、連接件及定位銷套
供貨形式：
已裝配

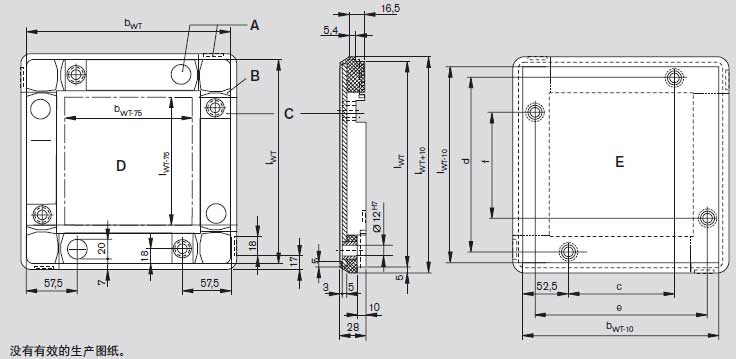

A：開關感應片
B：導向槽
C：擋停器凹槽
D：底部空間
E：頂部空間
| 單位：mm | |
| 編號 | 0842090032 |
| lWT | 240 |
| bWT | 160 |
| c | 45 |
| d | 204 |
| e | 124 |
| f | 125 |
| mwt 1) | 2.2 |
1) 空負載重量/工件托盤自重
