導軌滑塊配件
R161924021 力士樂夾持和制動元件
品牌：博世力士樂
名稱：液壓夾持和制動元件
部件號：R161924021
規格：25
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂夾持和制動元件R161924021法蘭型、長、標準高，適用于所有滾珠導軌SNS
通過加壓夾持和制動
- *大液壓工作壓力：100bar
- 工作溫度范圍t：0-70℃
潤滑說明：
- 首次加注液壓油HLP46
- 如果使用其它的油，請檢查油的兼容性

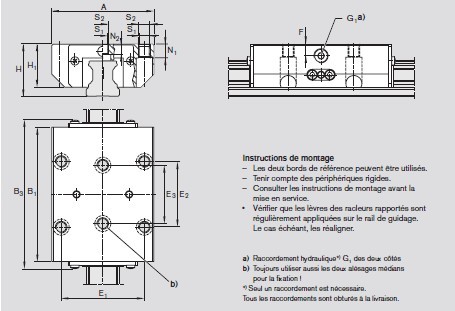

| A | 70 | |
| B1 | 92.0 | |
| B3 max | 102.3 | |
| H |
36 |
|
| H1 | 29.5 | |
| E1 | 57 | |
| E2 |
45 |
|
| E3 | 40 | |
| F | 8 | |
| G1 | 1/8'' | |
| N14) | 9 | |
| N25) | 7.0 | |
| S1 | 6.8 | |
| S2 | M8 | |
| 液壓油排量6)cm3 | 0.6 | |
| 夾持力1） | 2 2002) | |
| 重量kg | 1.10 | |
1）試驗數在安裝完畢條件下進行的，具有一層潤滑油膜（ISO-VG68)
2)100 bar的情況下
3)150 bar的情況下
4)可以從下面用螺栓安裝，符合ISO 4762的要求
5)可以從下面用螺栓安裝，符合DIN 7984的要求
6)每個夾持周期
