滾柱滑塊
R182432217 rexroth滾柱滑塊
品 牌：博世力士樂
產品規格：35
預緊等級：C2
精度等級：P
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
rexroth滾柱滑塊R182432217是窄型、長、高滑塊。集中油潤滑滑塊。

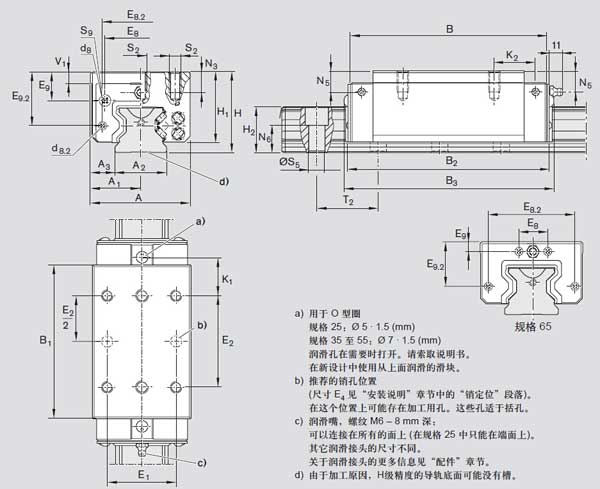

| A | 70 | |
| A1 | 35 | |
| A2 | 34 | |
| A3 | 18.0 | |
| B | 138.0 | |
| B1 | 103.6 | |
| B2 | 140.0 | |
| B3 | 145 | |
| d8 | 6 | |
| d 8.2 | 5 | |
| E1 | 50 | |
| E2 | 72 | |
| E8 | 50.3 | |
| E 8.2 | 56.60 | |
| E9 | 20.10 | |
| E 9.2 | 36.10 | |
| H | 55 | |
| H1 | 48 | |
| H21) | 31.10 | |
| H22) | 30.80 | |
| K1 | 22.55 | |
| K2 | 24.4 | |
| N3 | 13 | |
| N5 | 14.0 | |
| N6±0.5 | 19.4 | |
| S2 | M8 | |
| S5 | 9 | |
| S93) | M3-5深 | |
| T24) |
40.0 |
|
| V1 | 8.0 | |
| 重量 | 2.0 | |
| 額定載荷C | 69 700 | |
| 額定載荷 C0 | 149 300 | |
| 額定轉矩 Mt | 1 375 | |
| 額定轉矩 Mto | 2 953 | |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
