滾珠滑塊
R166281420 力士樂滾珠滑塊
品 牌：博世力士樂
產品規格：20
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂滾珠滑塊R166281420是窄型、短、標準高滑塊。線性導向系統由于其組成的原因，擁有用于連接結構的、不同的基準面和定位棱邊?；瑝K和導軌的底面用作與周圍結構之間的螺栓安裝面。它們帶有用于固定螺栓的螺孔或帶沉孔的通孔。

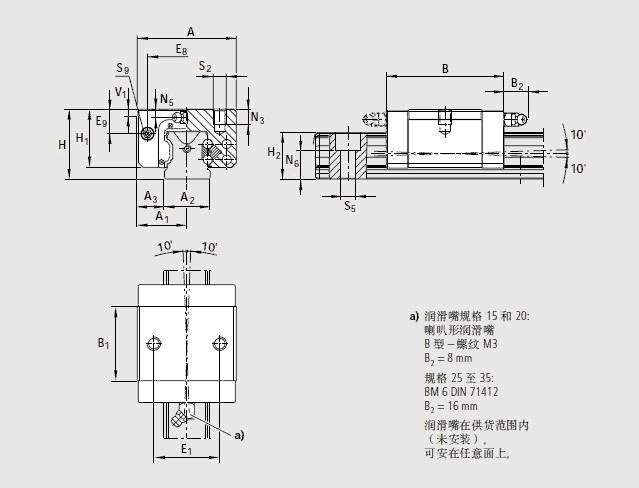

| A | 44 | |
| A1 | 22 | |
| A2 | 20 | |
| A3 | 12.0 | |
| B | 57.3 | |
| B1 | 31.9 | |
| E1 | 32 | |
| E8 | 32.50 | |
| E9 | 7.30 | |
| H | 30 | |
| H1 | 25.35 | |
| H21) | 20.75 | |
| H22) | 20.55 | |
| K1 | 22.95 | |
| K2 | 22.95 | |
| K3 | 3.35 | |
| K4 | 3.35 | |
| N3 | 7.5 | |
| N6±0.5 |
13.2 |
|
| S2 | M5 | |
| S5 | 6.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 6.0 | |
| 重量 | 0.25 | |
| 額定載荷C3) | 10 100 | |
| 許用載荷Fmax | 3 900 | |
| 額定轉矩 Mt3) | 130 | |
| 額定轉矩 Mt max3) | 50 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
