滾珠滑塊
R165332220 力士樂滑塊
品 牌：博世力士樂
產品規格：35
預緊等級：C2（預緊8%C）
精度等級：P
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

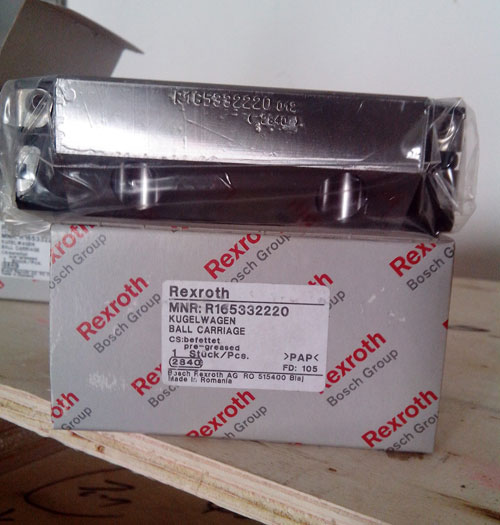

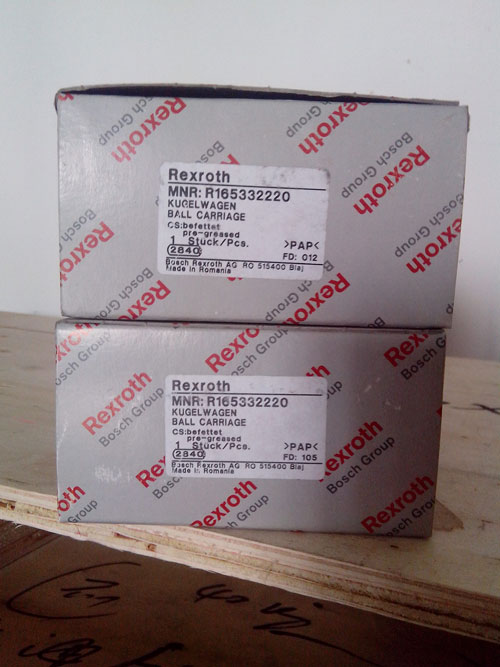

- 產品圖片
R165332220是法蘭型、長、標準高滑塊，帶標準密封，不帶滾珠鏈。
C2預緊應用于同時有大的外載和對整體剛度有高要求的精確導向系統；也可應用于單導軌系統。
能在沒有明顯彈性變形的條件下，承受超過平均水平的轉矩負載。
在只有中等程度的轉矩負載時，整體剛度將進一步提高。
| A | 100 | |
| A1 | 50.0 | |
| A2 | 34 | |
| A3 | 33.0 | |
| B | 139.0 | |
| B1 | 105.5 | |
| E1 | 82 | |
| E2 | 62 | |
| E3 | 52 | |
| E8 | 58.00 | |
| E9 | 17.35 | |
| H | 48 | |
| H1 | 40.40 | |
| H21) | 32.15 | |
| H22) | 31.85 | |
| K1 | 28.75 | |
| K2 | 30.25 | |
| K3 | 6.90 | |
| K4 | 6.90 | |
| N1 | 12.0 | |
| N2 | 10.15 | |
| N6±0.5 |
20.5 |
|
| S1 | 8.5 | |
| S2 | M10 | |
| S5 | 9.0 | |
| S9 |
M3*5 |
|
| T | 80 | |
| V1 | 8.0 | |
| 重量 | 2.25 | |
| 額定載荷C3) | 55 600 | |
| 額定載荷 C03) | 81 000 | |
| 額定轉矩 Mt3) | 1 200 | |
| 額定轉矩 Mto3) | 1 740 | |
| 額定轉矩 ML3) | 830 | |
| 額定轉矩 MLO3) | 1 215 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
